商用空调的电源线连接方式为Y（星）型连接。电气接线操作（安装、现场接线、维护、调整或意外损坏等）必须由专业人员（如合格的电工和经过专业培训的人员）进行。空调生产厂家或其安装维修点指定专业制冷工、电工或类似专职人员）参照国家标准、地方法规、行业规则、电气设备安全规定、随机附送的安装说明书等。 ;不能自行安装，安装不当可能导致漏水、触电或火灾；

(1)电线规格的选择

电线的最小规格应按下列条件确定：

1) 机械强度：为避免因振动和冲击而断裂，禁止在电路中使用细线，即使它们看起来足够粗。由于细电线在振动和冲击下很容易损坏和折断，因此对于所使用的电路，电源线的厚度应至少为 1.6 毫米（2 平方毫米）。

2）允许电流：当电流通过导线时，会产生热量。热量取决于电线的电流和电阻。如果大电流流过极细的导线，产生的热量会增加，因此允许电流必须大于最大负载电流。

3）电压降：低压线路电压保持在2%以内。主电路和分支电路：由于线路很长，电压会下降，所以还需要确定线路的长度。

4）空调设备电源线建议使用BV线（铜塑硬线）、BVR（铜塑软线）、VV电缆等类型的线材。不宜采用类似橡皮丝（YZW）电线，其载流量低，绝缘层老化快。原则上只能作为临时线路敷设，不能作为永久性或半永久性线路，特别是荷载较大时。线。

下表给出了三相3芯（压降：2V）电线的最大长度（铜线）

在图片上添加评论，不超过140字（可选）

注：①如果压降为4V或6V，则将表中的数字乘以2或3。 ②如果电流为20A或200A，则将2A处对应的数字乘以1/10、1/100。 ③功率因数相同。

4）美标线号与截面的关系：

在图片上添加评论，不超过140字（可选）

​

在图片上添加评论，不超过140字（可选）

注意：选用的电线电缆必须考虑安全载流量，接线的允许电流不应小于电路额定电流的1.25倍。同时，电线上的电压降必须保持不大于2%。

(2)漏电保护器、空气开关选型说明

漏电保护器主要是在电气设备发生漏电故障时提供保护的装置。安装漏电保护器时，应附加安装过流保护装置。当熔断器用作短路保护时，其规格应与漏电保护器的分断能力相适应。目前，组装有漏电保护装置和电源开关（自动空气断路器）的漏电断路器被广泛使用。这种新型电源开关具有短路保护、过载保护、漏电保护和欠压保护等功能。安装时简化接线，缩小电箱体积，方便管理。漏电保护器应根据使用目的和根据运行条件保护的目的来选择：

1) 为了防止人身触电。安装在线路末端，采用高灵敏度、快速漏电保护器。

2）与设备接地配合使用的防触电分支线路，宜选用中敏快速漏电保护器。

3）用于防止漏电引起火灾并保护电路和设备的主线路，宜选用中灵敏、延时型漏电保护器。

保护器的极数是指内部开关触点可以断开的导线数量。例如，三极保护器意味着开关触点可以断开三根电线。单极二线、二极三线、三极四线保护器都有中性线直接穿过漏电检测元件，无需断开。保护器外壳的端子上标有符号，表示与工作中性线的连接。 ，该端子严禁与PE线连接。需要注意的是，三极漏电保护器不能用于单相两线（或单相三线）的电气设备。四极漏电保护器不能用于三相三线电气设备。不允许用三相三极漏电保护器代替三相四极漏电保护器。

选择保护器类型后，根据电源线的尺寸选择保护时间的容量。

​

在图片上添加评论，不超过140字（可选）

注：接线时断路器的选择一般为整机实际电流的2～3倍。表中铜线的标称直径为单股线，标称截面积为多股绞线。 （由于安装接线环境不同，以及电线的根数和材质不同，倍数也不同。一般线源管采用以上倍数。如果墙体埋地或者散热效果不好，倍数可酌情增加）。

注意：选择漏电保护器的极数时，必须与要保护的线路数量一致。

(三)安装工艺要求

1) 正确连接室外机电源线（使用压接式端子并拧紧螺钉）。对于6mm2以上的多股电源线，接线时一定要安装线嘴，并填锡，防止接触不良。

​

在图片上添加评论，不超过140字（可选）

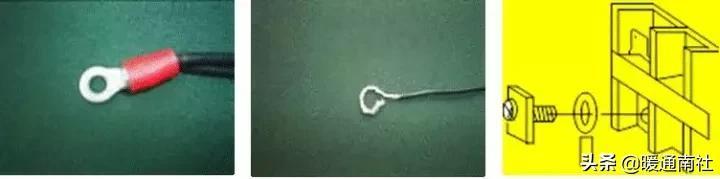

2）6mm2以下电源线（包括通讯线）环形端子连接方式要求。选择室外机与室内机之间、室内机与室内机之间的通讯线时，应尽量选用可压接的端子，压接夹的压接应规范。对于连接线末端带有圆环的端子，接线方法如上图所示。拆下接线螺钉，将螺钉穿过连接线末端的环，然后将其连接至端子排并拧紧螺钉。

​

3）线头绝缘处理：先用黑色绝缘胶带将线头包住绝缘（多芯线应单独绝缘，线头位置错开），然后用塑料包好胶带进行治疗。

注意：连接和固定不当可能会导致端子排接线松动、发热、产生火花、熔化、短路，甚至引起火灾。

​

在图片上添加评论，不超过140字（可选）

(4)接地

空调器接地，以便漏电流通过大地释放。在这种情况下，由于人体的电阻比较大，触电的危险就会极小。

​

在图片上添加评论，不超过140字（可选）

注意：必须保证整台空调及空调各部件接地。接地电阻不超过4Ω。特别注意接地线不能接煤气管、水管、避雷针或电话地线，零线不能接地线。一起或不接地；接地不良（未接地或接地不完全）可能引起触电危险；

(5)防雷要求

雷电的破坏性：雷电在放电过程中产生很强的过电流，且短时间内电流突变值很大，可达数百KA。雷电现象常常带来热效应和电动力效应的破坏性影响；前者会产生大量热量，温度高达数千摄氏度，会引起周围火灾；而后者可以产生强大的电磁力，可以损坏内部物体。为了将雷电能量引导至大地，防止雷电现象中直击雷、侧面雷、感应雷等的破坏性影响，通常采取以下措施：防雷带、下线、接地网、避雷器等。

在高层建筑的建设中，从建筑物的基础施工开始，将人工接地体埋入土壤中或利用桩基础与大地相连，形成接地网，然后将人工接地体的柱内主筋建筑物的每一层都焊接在一起形成接地网络。引下线下端与接地网连接星空体育平台官网入口，上端垂直于屋顶敷设并与防雷带或避雷器连接。根据国家规定：对于高度超过30m的建筑，每三层应在建筑轮廓周围的墙体内制作均压环，并在环梁、柱板处焊接大量钢筋。各楼层并与引下线焊接，使整个建筑结构形成法拉第等电位系统——笼式防雷网，使整个建筑形成等电位，防止雷电的磁感应。

根据《建筑物防雷设计规范（GB50057-2010）》第三条、第四条的要求，建筑物、设备、管道、框架、电缆金属护套、钢屋架、钢结构的防雷感应措施窗户等大型金属物体以及屋顶突出的散热器管道、风道等金属物体应连接防雷感应接地装置。

​

在图片上添加评论，不超过140字（可选）

因此，如果不是独立避雷针接地，空调系统外壳与避雷带的连接是必要的。但空调室外机一般不可能安装在防雷设施上方。在避雷器的保护范围内，空调室外机无需采取防雷措施。

(六)注意事项

电源线：

1) 现场使用的所有电线、部件和材料必须符合当地和国家法规。

2）所有现场接线和部件必须由有执照的电器供应商提供；所有电线必须穿过管道敷设。

3）出于安全考虑，请安装漏电短路（漏电保护器+空气开关），以免发生触电事故。

4）电源电压应在额定电压的±5%以内，相间不平衡度不应大于2%，最大工作电流时电压降不应大于2%。若电源电压不符合上述要求，应协助用户对电源进行整改。

6）制冷量5500W以下的空调，可用国家标准规定的插头电源线供电，并能满足负载要求。使用现成的电源插座，但一定要确认：插座内有地线，且地线和零线必须严格分开，确保空调通过电源插座有效接地；另外，也可以采用专用电源电路；

7) 走线电源线、地线、连接线、通讯线、信号线时，注意不要接触管道，特别是高压侧管道，防止高温热损坏或加速电线老化，导致导线老化。影响使用寿命并造成安全隐患；

8）对于带有辅助电加热的室内机，辅助电加热电源必须单独敷设，电源不得与室外机连接。电源线可以是BV或BVR线，其载流能力不应超过5A/mm2。

9）如果安装现场有多台空调，每台空调应安装一个空气开关，每个分支开关应由一个总开关控制。主空气开关的容量应按每台空调最大运行电流之和的1.5倍选择。

10）对于有大型变频器、用电设备、电磁炉、机床等安装场合，由于电源干扰严重，可在电源线上加磁环（连接方法：电源线缠绕在一起，可以多绕几圈）进行过滤；

11) 电源线和通讯线不能插在同一导管中。当电源线中电流较大时，电源线与通信线之间应间隔20cm以上的距离，以防止电流磁场对通信信号产生干扰。如果电源线电流较小（10A以下），且由于安装现场条件，电源线和信号线不能分开较大距离，也可以将通信线和电源线布置在两侧制冷剂管道的连接（用制冷剂管将两根管路分开）以减少相互干扰。

通讯线路：

1）同一系统的室内机使用不同的电源。其中一个房间的用户离开房间后直接关闭室内机电源，而其他房间则保持正常开启状态（制冷状态），导致回液压缩机损坏。

2）对于有大型变频器、用电设备、电磁炉、工作机床等安装场合，由于电源干扰严重，可在电源线上加磁环（连接方法：将电源线缠绕在一起，可以多绕几圈）进行过滤；

3）室内外机通讯线采用屏蔽线。所有室内机和室外机通信线的屏蔽层连接在一起，室外机的屏蔽层单点接地。

4）安装室内机、室外机、电源线、连接线、通讯线、信号线时星空综合体育app下载，应距其他家用电器（如电视机）至少1m，以免干扰图像或产生噪音；此外，其他家用电器可能会产生强烈干扰或在特定范围内产生干扰。如果影响空调通讯信号，导致控制异常（例如日光灯老化或劣质电子镇流器影响空调遥控信号，影响正常控制），可选措施包括：增加干扰距离、使用专用抗干扰器等。 - 干扰控制器。 ，更改为线控器控制方式。

在机器运行过程中改变拨号设置状态时，为了保证机器的正常工作，需要对机器进行断电和上电，以确保机器记住当前的拨号状态；线控器和遥控接收器不允许同时插入电脑。板，否则机器无法正常运行。

(7) 错误示例

​

在图片上添加评论，不超过140字（可选）

建议每台室外机采用独立的空气开关控制，维护更安全。

​

在图片上添加评论，不超过140字（可选）

信号线必须使用两芯屏蔽线（1-1.5mm2）。屏蔽层与内机连续连接，用胶带绝缘，外机单点接地。禁止信号线环形布线。

参考示例：以上室内外多分线接线示例仅供参考。实际安装时需要根据电线长度和工作环境以及电线规格和保护器规格选择方法进行计算和选择。

1、根据系统线路电流大小和电源线敷设长度，按表选择电线截面积。

2、根据所选用的电源线截面积，按表选择保护器的规格型号。

3、根据实际情况对以上选定的电气装置进行修改。

4、严格按照室内外电气接线图进行线路敷设和安装。

安装后确认：连接测试完成后，需要进一步确认实际连接的内部单元数量是否与检测到的数量一致星空体育app官方下载，每个内部单元是否工作正常，出风温度是否正常，电子膨胀阀工作是否正常，压缩机电流、压力、排气温度、过热度等外部参数是否正常？确认以上重要参数后，我们就可以判断机器状态的好坏。我们不能只看到安装完成后机器就能运行。对于很多项目来说，安装后发现问题并纠正是非常麻烦的！
