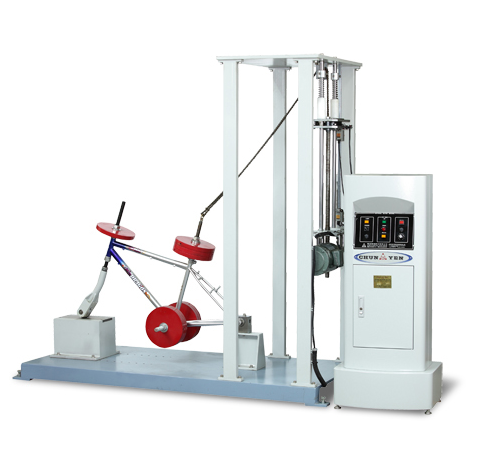

一、电动自行车架前叉组合件落下试验机概述：

这个设备旨在测试自行车前轮在行驶中遇到地面障碍物时的缓冲性能，摩托车组件需安放在后轴部位星空体育平台官网入口，以便其能围绕后轴在垂直方向自由转动，前叉要放置在一块平直的钢板上，确保车架处于常规使用状态，鞍管上要固定一个重量为70公斤的物体，并让它的重心位于立管顶端下方75毫米处且沿着立管的中心线组合件围绕后轴进行旋转，确保 70 千克重物的重心与后轴上方对齐，接着让组合件不受约束地坠落，撞击到钢砧上。

二、电动自行车架前叉组合件落下试验机满足标准：

GB17761-2024《电动自行车安全技术规范》标准里，.3.1.2.2这个条款，关于冲击试验（车架和前叉组合件落下）的测试，有具体规定

GB 3565-2005《自行车安全要求》标准里，.1 27.2条款提出来了；

GB 14746-2006《儿童自行车安全要求》标准里，.7.2条目里面说明，

ISO4210-6-2014《自行车-自行车安全规定-第6部分：车架与前叉测试规程》标准里，.2 车架与前叉组合体-碰撞试验（车架坠落）规程提出要求；

ISO4210-2-2014《自行车-自行车安全要求-第2部分:对于城市和旅行用车、青少年车、山地和竞赛自行车的要求》标准里，.9.5条款和4.8.2条款有规定，

JIS D 9401-2010《自行车-车架》标准，第 5.3 条款，作出规定；

EN 14764-2005《城市和旅行用自行车-安全要求和试验方法》标准里，第.8.2条作出规定，

EN 14766-2005《山地自行车-安全要求和试验方法》标准里，第.8.2条项有规定。

三、电动自行车架前叉组合件落下试验机主要技术参数：

1、钢砧硬度HRC≥50

2、砧可调节距离 ≥500mm(方便测试大小车辆)

3、高度尺：0－500mm

4、高度尺分辨率：1mm

5、车架提升： 电动

6、车架释放：气动

7、设备砝码：钢制电镀防锈处理

8、控制方式：PLC程序自动控制

9、显示设定方式：TFT液晶 7寸彩色触摸屏设定

10、设备电源：AC 220V 50Hz

11、机器主体为钢构件，强度高，不易变形

设备支架采用实心钢材打造，稳固性能出色星空体育官方网站，内部设有加固横梁，同时配备了用于校准水平的专用脚垫。

机器外壳采用静电喷涂工艺，各个部件则进行电镀加工，具备出色的防腐蚀性能星空体育app官方下载，且视觉上十分雅致

四、试验方法：

挑选恰当的轴，把轻质滚轮装在前叉部位，同时将车架的后叉安装在试验台面上，两者要稳固连接。

插销用来固定支撑平板，通过调整钢砧上方的手轮，以及改变钢砧的前后位置，可以让滚轮的中心正好处于需要抬高的地方，调整钢砧的前后位置，使滚轮中心与其正上方对齐。

3、将标准重量的砝码按标准固定在鞍管上；

把卡榫迅速取下，组件进行自由下落，与钢块接触，实施初次测试；再次执行第二次测试。

实验结束之后，需要确认装配部件是否存在断裂现象，同时也要测量其形变程度，然后参照相关规范来判定是否达标。
