1.1 机床安装前的准备工作

机械放置区域应控制在10~35℃，湿度不超过75%RH，无尘、无雾、阳光直射、靠近强热源的环境。机械安装位置应避免振动超过4.9M/S。（0.5G），否则会影响机器的使用寿命和精度。机械存放区应留有足够的空间放置机床和操作柜，以利于机床侧门和电气柜门的正常开关半岛·BOB官方网站，油冷却器和排屑器的正常运行，以及定期的维护和保养。机床的维护。安装地点的地面必须平坦，且不能受到其他机械污染物的影响。工作台工作范围内不得有障碍物，并有适合工作的照明或光源。

基础需要有足够的强度，以维持机械稳定运行和地面整体水平。如果不均匀，也会影响加工中心的精度。底脚的作用是保持机床的稳定性和工作精度。基础的铺设应严格按照安装工艺进行，注意尺寸、深度和材料。

电源、主电源开关、电机均按各型号标准严格选型。可选配空气压缩机，为加工中心提供充足的洁净空气。

1.2 机床安装与调试

1.2.1 拆卸与检查

从上到下拆下机床的木箱和防尘罩后，需要检查整个机床及其部件是否有损坏、生锈或剥落的情况；检查机床是否放置平稳，钣金等螺钉是否松动，管路是否畅通；检查电路系统接插件是否松动；检查机床附件、辅助工具及说明书是否齐全，并根据相关数据检查机床规格是否正确。

检查后如有疑问，应及时与我公司相关工作人员沟通。

1.2.2 安装与吊装

搬运起重机的注意事项：搬运起重机时，应检查起吊物是否有足够的拉力和强度来承受机床的重量半岛·BOB官方网站，吊具是否夹紧、无松动。搬运前应确保机床内无零件或其他物体，以免运输过程中跌落伤人或机器。提升时不要提升得太高。

搬运堆垛机的注意事项：搬运堆垛机时，需要使用足够吨位的堆垛机。叉车前叉必须完全穿过机座。移动机床前还需确认机床内部无异物。运输时不要移动得太高。如果堆垛时发现机床不平衡，则需要重新堆垛机床。

有些机床需要吊环。使用起重机、叉车等机械进行搬运时，搬运人员必须持有合格的许可证。放置机床后最好立即调整水平。

1.2.3 弹簧喇叭

一般来说，只有重型加工中心或满足客户要求的加工中心才需要地脚螺栓，而其他标准机器则不需要地脚螺栓，仅使用弹性垫来固定机床。垫铁与床身之间的外露螺栓应高度适中，避免干涉。

图1-1 弹簧垫片固定示意图

① 床身 ② 调整螺栓 ③ 细牙六角薄螺母 ④ 垫铁 ⑤ 底板

1.2.4 拆下固定板

机床出厂时，所有可动部件均已固定。机器就位后半岛·体育网站平台登陆，需要拆除所有固定装置。

防护门用拉伸膜固定。拆除后，拉动防护门若轻便灵活，属正常现象。如果无法拉动或感觉受阻，请勿强行拉动。应检查防护门滑轨是否有硬物阻挡，滑轮是否正常。 X轴和Y轴导轨两侧都有固定板。应待机床放置平稳后再拆除固定板。拆卸后清理干净，不要将螺丝、铁板留在机床内。如果有吊环，请将其拆下并用塞子堵住。插头位于机床备件箱内。

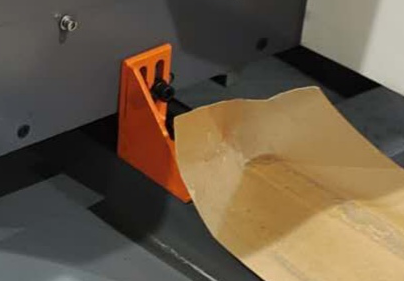

图1-2 固定板

1.2.5 清洁机器

撕下x轴导轨、y轴导轨及工作台上的防锈纸，擦去防锈油，擦去主轴上的防锈油。

图1-3 Y轴前端和后端

图1-4 X轴左右两端

1.3 机床润滑

1.3.1 润滑系统

加工中心的润滑系统在机床加工过程中非常重要。润滑系统的调试和维护可以保持机床的精度，保证机床的使用寿命。我公司采用集中润滑系统，按压力、流量比例对导轨、丝杆等滑动副进行润滑。其工作原理是液压泵向系统主、副油路上的排油口提供润滑油，然后排油口将油分配到各个润滑点。该润滑系统可以将油均匀地分配到每个注油口，避免分配不均匀，从而减少摩擦并抑制振动。

加油时需要注意排除油管内的空气，选用符合规定或同等油质的油品，不要将两种不同类型的油品混合使用。
